Существуют различные стандарты для метчиков, которые определяют их размеры, геометрию и характеристики. Некоторые из наиболее распространенных стандартов метчиков включают:
  1. ISO (Международная организация по стандартизации): Стандарт ISO определяет метрические размеры и характеристики метчиков, такие как ISO 529 (ISO-метчики), ISO 228 (резьба G-серии) и ISO 7 (трубная резьба). Они широко используются во многих странах.
  2. ANSI/ASME (Американский национальный институт стандартов/Американское общество механических инженеров): ANSI/ASME определяет стандарты для метчиков в США и Северной Америке. Некоторые из наиболее известных стандартов ANSI/ASME включают ANSI/ASME B1.1 (метрическая резьба), ANSI/ASME B1.2 (дюймовая резьба) и ANSI/ASME B1.20.1 (трубная резьба).
  3. DIN (Немецкий институт по стандартизации): DIN - это немецкий стандарт для метчиков и резьбы. Некоторые из известных стандартов DIN включают DIN 13 (метчики и резьба), DIN 5157 (метчики для резьбы глухих отверстий) и DIN 376 (метчики для резьбы сквозных отверстий).
  4. JIS (Японский индустриальный стандарт): JIS определяет стандарты для метчиков и резьбы в Японии. Некоторые из стандартов JIS включают JIS B0205 (метчики и резьба), JIS B0217 (метчики для резьбы глухих отверстий) и JIS B0218 (метчики для резьбы сквозных отверстий).
  5. Это лишь некоторые из наиболее распространенных стандартов метчиков. Существуют также национальные и отраслевые стандарты, которые могут использоваться в разных странах или отраслях производства. Важно учитывать требования и стандарты вашей конкретной страны и отрасли при выборе метчиков.

Чем различаются метчики для глухих и для сквозных отверстий?

Метчики для глухих и сквозных отверстий имеют некоторые отличия в своей конструкции и использовании. Вот основные различия между этими типами метчиков:

Метчики для глухих отверстий

  1. Конструкция: Метчики для глухих отверстий имеют коническую форму с заточенной вершиной. Это позволяет им легко начинать резьбу внутри отверстия.
  2. Ограничение глубины: При резьбонарезании глухих отверстий метчик не может пройти сквозь деталь. Поэтому они используются только для создания резьбы на определенной глубине.
  3. Специальные канавки: Метчики для глухих отверстий обычно имеют специальные канавки на режущей части, которые помогают эвакуировать стружку и обеспечивают более гладкую обработку.
  4. Использование: Метчики для глухих отверстий широко применяются при создании резьбы в отверстиях, которые не проходят сквозь деталь, например, для крепления или соединения элементов.


Метчики для сквозных отверстий

  1. Конструкция: Метчики для сквозных отверстий имеют прямую форму с режущими зубьями на всей длине инструмента. Это позволяет им пройти сквозь деталь, создавая резьбу на всей глубине отверстия.
  2. Отсутствие ограничения глубины: Метчики для сквозных отверстий могут пройти через деталь и создать резьбу на всей глубине отверстия.
  3. Более длинная рабочая часть: Метчики для сквозных отверстий имеют более длинную рабочую часть, поскольку им требуется пройти через всю деталь для создания резьбы.
  4. Использование: Метчики для сквозных отверстий широко применяются в случаях, когда требуется создать резьбу, которая проходит через деталь для крепления или соединения элементов.


Важно выбирать соответствующий тип метчика в зависимости от типа отверстия, с которым вы работаете. Неправильное использование метчика может привести к нежелательным результатам или повреждению инструмента. При необходимости выбора метчика рекомендуется обратиться к специалистам или консультантам нашего интернет-магазина для получения более точных рекомендаций для вашей конкретной задачи.


Какие существуют стандарты резьб?

Существует несколько стандартов для резьбы, которые определяют ее размеры, форму и характеристики. Некоторые из наиболее распространенных стандартов резьбы включают:

  1. Метрическая резьба (ISO-метрическая резьба): Это один из самых распространенных стандартов резьбы во многих странах, основанный на метрической системе. Он определен в стандарте ISO 68-1 и включает размеры резьбы, такие как M2, M4, M6 и т. д., где M обозначает метрическую резьбу, а число обозначает диаметр резьбы.
  2. Дюймовая резьба: Дюймовая резьба широко используется в США, Великобритании и других странах, где применяется дюймовая система измерений. Она определена в стандартах ANSI/ASME B1.1 и B1.2 и включает размеры резьбы, такие как 1/4", 3/8", 1/2" и т. д.
  3. Трубная резьба: Трубная резьба используется для соединения труб и фитингов. Она может быть метрической или дюймовой. Некоторые из стандартов трубной резьбы включают ISO 7 (метрическая трубная резьба), ANSI/ASME B1.20.1 (дюймовая трубная резьба) и BSPT (британская трубная резьба).
  4. Коническая резьба: Коническая резьба используется для соединения резьбовых элементов, таких как гайки и фитинги, и обычно имеет конусообразную форму. Некоторые из стандартов конической резьбы включают ISO 7-1 (метрическая коническая резьба) и ANSI/ASME B1.20.1 (дюймовая коническая резьба).
  5. Особые стандарты резьбы: Существуют также отраслевые или специфические стандарты резьбы для конкретных применений или отраслей. Например, UNF (Unified Fine Thread) и UNC (Unified Coarse Thread) - это стандарты резьбы, используемые в автомобильной и авиационной промышленности.


Конкретные требования к резьбе могут различаться в зависимости от страны, отрасли и применения. При выборе резьбы рекомендуется обращаться к соответствующим стандартам и технической документации, чтобы обеспечить правильное соответствие размеров и характеристик резьбы вашим требованиям.

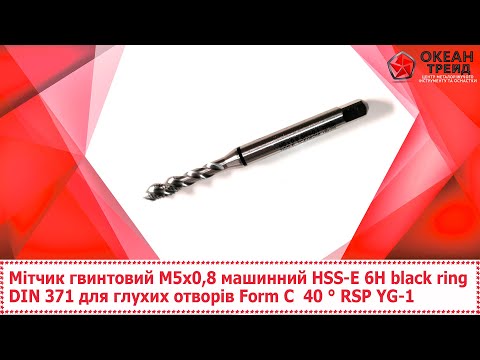

Метчик винтовой M5x0,8 машинный HSS-E 6H black ring DIN 371 для глухих отверстий Form C / 40° RSP YG-1

Ваша скидка: -13%
Лидер продаж!
Модель:
TCE06286
Артикул:
058141
Производители
Наличие на складе:
14шт.


Цена за шт.: 419.25грн366.79грн

Минимальная сумма заказа: 516.00грн


Краткие характеристики
Диаметр хвостовика, мм
6
Длина метчика (L1), мм
70
Допуск
ISO2/6H
Все характеристики
Все виды оплат
Акции, скидки, подарки
Расширенная гарантия
Быстрая доставка
Собственный сервис-центр

Характеристики товара: Метчик винтовой M5x0,8 машинный HSS-E 6H black ring DIN 371 для глухих отверстий Form C / 40° RSP YG-1

Диаметр хвостовика, мм
6
Длина метчика (L1), мм
70
Допуск
ISO2/6H
Материал метчика
HSS-E
Направление резьбы
Правая резьба
Покрытие метчика
Без покрытия
Предел прочности
1200 N/mm?
Рабочая длина (L2), мм
8
Размер резьбы:
M5
Стандарт метчика
DIN 371
Тип отверстия
Глухое
Форма режущей части
Форма C/40° RSP (для глухих отверстий)
Шаг резьбы
Основной шаг
Шаг резьбы, мм
0,8
Вид резьбы
M - Метрическая ISO DIN 13
Квадрат хвостовика, мм
4,9
Диаметр отверстия под резьбу, мм
4,2

Описание товара: Метчик винтовой M5x0,8 машинный HSS-E 6H black ring DIN 371 для глухих отверстий Form C / 40° RSP YG-1

Отзывы о товаре: Метчик винтовой M5x0,8 машинный HSS-E 6H black ring DIN 371 для глухих отверстий Form C / 40° RSP YG-1

Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв
