Резцедержатели VDI

Резцедержатели VDI

Быстросменные резцедержатели и оправки VDI – одна из наиболее популярных систем станочной оснастки, используемая в современных токарных станках универсальных ручных и автоматизированных с ЧПУ и обрабатывающих центрах.

Система VDI (Verein Deutscher Ingenieure) по DIN 69880 (ISO 10889 и ГОСТ 24900-81) предназначена для закрепления токарного и осевого режущего инструмента (резцов с СМП и призматическими державками, сверл, зенкеров) в инструментальных револьверных головках. При этом обеспечивается точность установки до 2 мкм, а время замены сокращается с 5-10 минут до 30 секунд. Кроме того, сама эффективность и производительность станка увеличивается в разы, так как для перехода к другому виду обработки (другому инструменту) просто поворачивается головка.

Особенности конструкции

Резцедержатели VDI на токарный станок и оправки изготовлены из стали с прочностью до HRC 52-60, что обеспечивает износостойкость, и имеют на хвостовике насечку (гребенку). Приспособление устанавливается на торец револьверной головки и с помощью гребенки фиксируется в отверстии специальным прижимом – винтом-эксцентриком, а от проворота удерживается одним винтом. (В этом отличие систем VDI от других быстросменных – BMT, которые монтируются на внешний диаметр головки на 4 винта и шпонку).

  • Существуют правые и левые исполнения держателей.
  • Возможна внутренняя подача СОЖ.
  • Статические держатели для крепления обычного инструмента; приводные служат для вращающегося (таким образом расширяются возможности токарного станка до функций фрезерного, либо применяются в обрабатывающих центрах).
  • Ряд типоразмеров хвостовика по DIN 69880 – VDI16, VDI20, VDI25, VDI30, VDI40, VDI50. Чаще всего используются VDI30 и VDI40.

Оснастка унифицирована, поэтому позволяет закреплять большинство распространенных инструментов различных производителей. В каталогах резцедержателей VDI приводятся также различные их формы – по буквенному обозначению от B1 до D2, а оправки для расточных резцов и осевого инструмента – Е1-Е4, F1, KM и другие. Существует быстросъемная оснастка под хвостовики с конусом Морзе, под цанги ER и OZ.

Типы резцедержателей и оправок

  • Для инструмента с хвостовиком типа Weldon
  • Для проходных резцов
  • Для расточных резцов
  • Заготовка и защитные заглушки
  • Контрольные оправки
  • Патроны сверлильные и резьбонарезные с цангами и гидропластовые.

Преимущества VDI резцедержателей для токарных станков

  • Быстрота и простота смены самого приспособления.
  • Невысокое усилие зажима.
  • Вылет инструмента минимальный
  • Возможен подвод СОЖ непосредственно в зону резания.
  • Больший ассортимент типоразмеров и видов держателей и оправок.

К недостаткам можно отнести меньшую по сравнению с BMT жесткость системы станок-приспособление-инструмент-деталь (СПИД).

Как выбрать и купить оснастку VDI

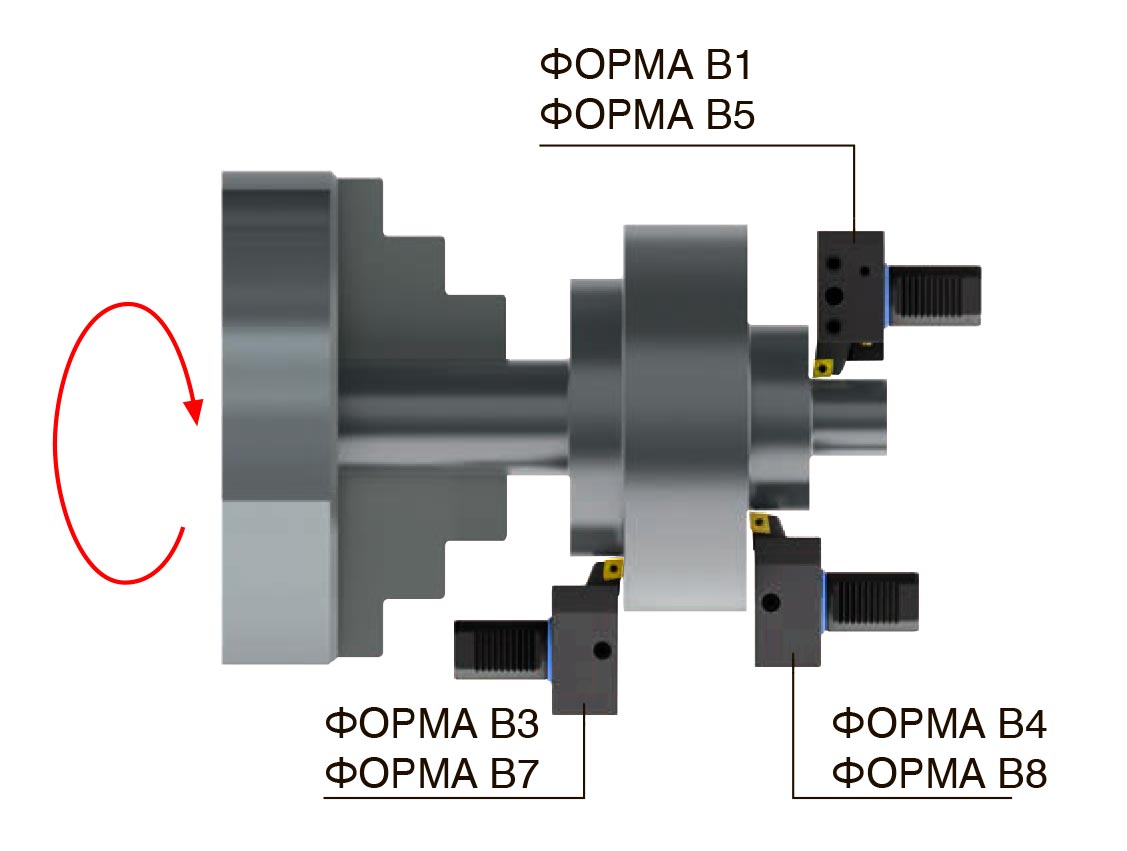

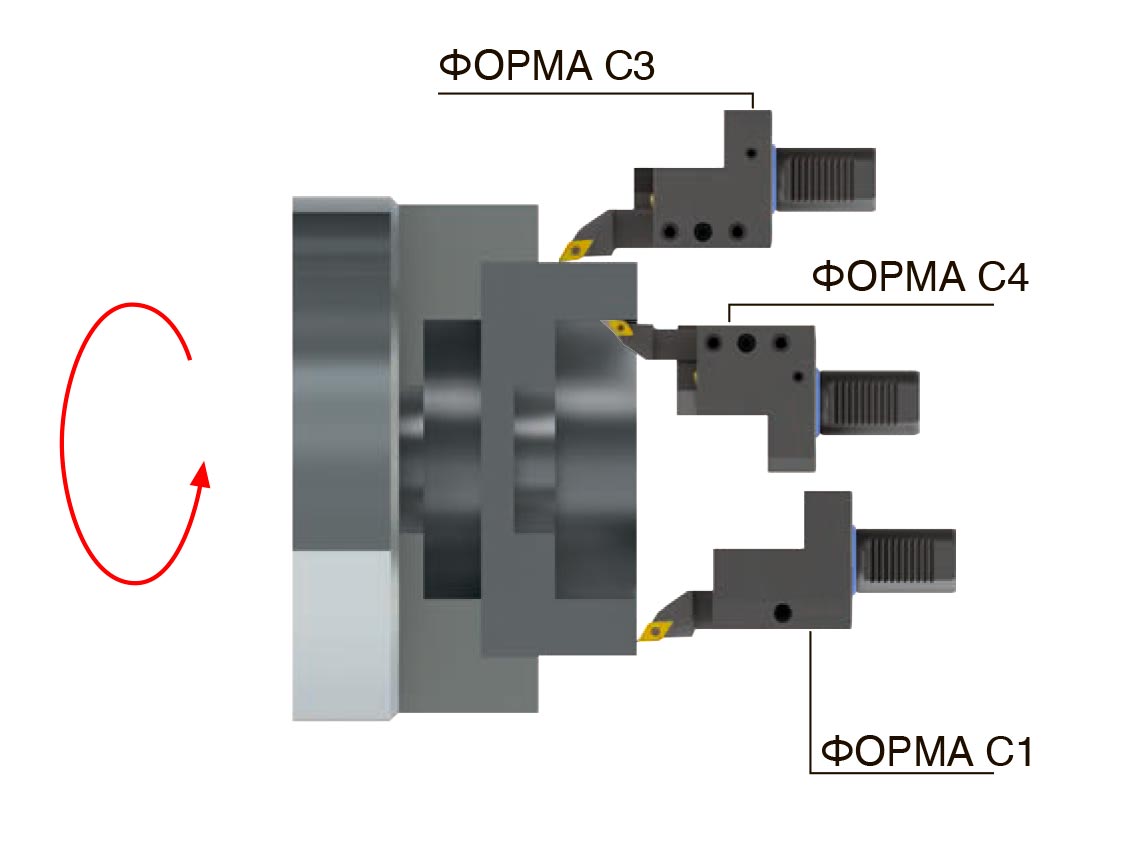

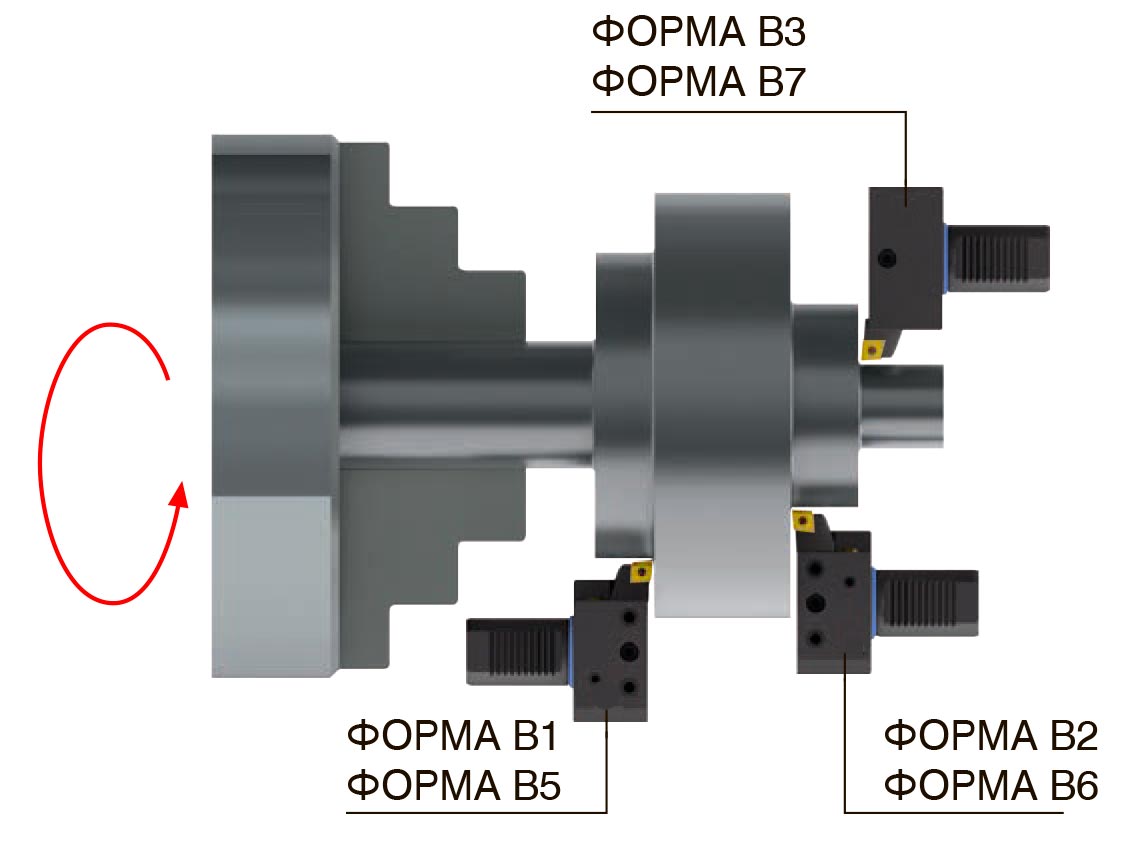

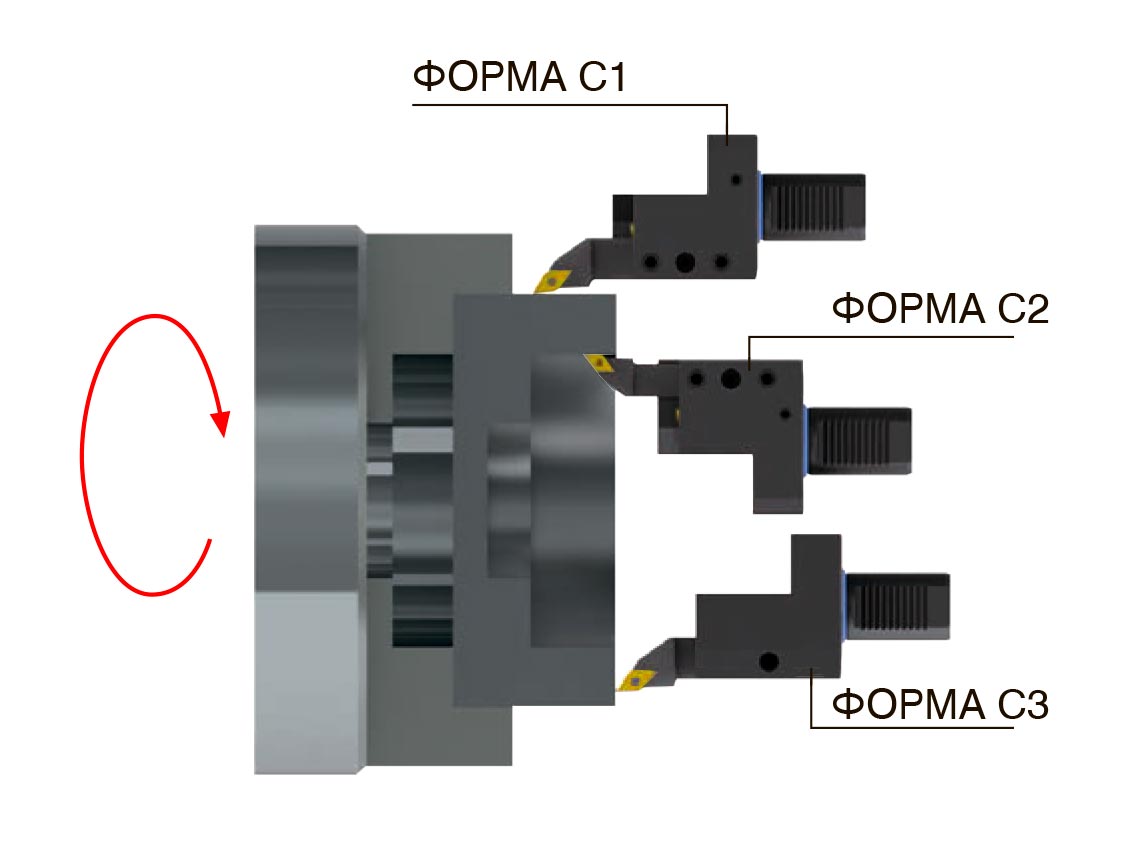

В зависимости от исполнения головки (левая или правая), а также направления вращения шпинделя станка соответственно определяется и направление блока VDI. Типоразмер резцедержателя выбирают по преимущественному размеру (высоте) используемых призматических державок, а для оправок – диаметру расточных резцов, сверл.

В интернет-магазине Океан Трейд вы можете купить резцедержатели VDI от ведущих производителей EROGLU и GERARDI с доставкой по Украине компаниями-перевозчиками, а также подобрать металлорежущий инструмент со сменными твердосплавными пластинами под ваше оборудование и задачи. Для наглядности внешний вид приспособлений приведен на сайте. Звоните, чтобы наши специалисты проконсультировали и помогли с выбором.



Ваша скидка: -20%
Оправка VDI30 для расточных резцов Е2-30х16 по DIN 69880 EROGLU
Оправка VDI30 для расточных резцов Е2-30х16 по DIN 69880 EROGLU

A, мм: 60 d, мм: 16 d1, мм: 30

Цена за шт.:
5282.85грн 4226.28грн

Ваша скидка: -23%
Патрон VDI 3425 цанговый E4-40xER32 (2-20мм) цанга ER DIN 6388 по DIN 69880 SUMTOM
Патрон VDI 3425 цанговый E4-40xER32 (2-20мм) цанга ER DIN 6388 по DIN 69880 SUMTOM

A, мм: 75 d1, мм: 40 d10, мм: 50

Цена за шт.:
6759.67грн 5199.62грн

Ваша скидка: -23%
Патрон VDI 3425 цанговый E4-30xER25 (2-16мм) цанга ER DIN 6388 по DIN 69880 SUMTOM
Патрон VDI 3425 цанговый E4-30xER25 (2-16мм) цанга ER DIN 6388 по DIN 69880 SUMTOM

A, мм: 57 d1, мм: 30 d10, мм: 42

Цена за шт.:
6083.58грн 4679.74грн

Ваша скидка: -20%
Оправка VDI30 для расточных резцов Е2-30х40 по DIN 69880 EROGLU
Оправка VDI30 для расточных резцов Е2-30х40 по DIN 69880 EROGLU

A, мм: 90 d, мм: 40 d1, мм: 30

Цена за шт.:
5390.27грн 4312.38грн

Ваша скидка: -20%
Оправка VDI30 для расточных резцов Е2-30х32 по DIN 69880 EROGLU
Оправка VDI30 для расточных резцов Е2-30х32 по DIN 69880 EROGLU

A, мм: 75 b1, мм: 66 b2, мм: 68

Цена за шт.:
5352.14грн 4281.63грн

Ваша скидка: -23%
Резцедержатель VDI 3425 универсальный D1-30х20 по DIN 69880 SUMTOM
Резцедержатель VDI 3425 универсальный D1-30х20 по DIN 69880 SUMTOM

b1, мм: 35 b3, мм: 41 d1, мм: 30

Цена за шт.:
11153.64грн 8579.66грн

Ваша скидка: -20%
Резцедержатель VDI 3425 радиальный удлиненный B6-40х25х44 левый DIN 69880 EROGLU
Резцедержатель VDI 3425 радиальный удлиненный B6-40х25х44 левый DIN 69880 EROGLU

b1, мм: 118 b2, мм: 75,5 b3, мм: 12,5

Цена за шт.:
9650.17грн 7719.89грн

Ваша скидка: -23%
Резцедержатель VDI 3425 радиальный удлиненный B6-30х20х40 левый DIN 69880 SUMTOM
Резцедержатель VDI 3425 радиальный удлиненный B6-30х20х40 левый DIN 69880 SUMTOM

b1, мм: 100 b2, мм: 65 b3, мм: 10

Цена за шт.:
7097.51грн 5459.56грн

Ваша скидка: -20%
Резцедержатель VDI 3425 радиальный короткий B1-50х32х55 правый DIN 69880 EROGLU
Резцедержатель VDI 3425 радиальный короткий B1-50х32х55 правый DIN 69880 EROGLU

b1, мм: 100 b2, мм: 50 b3, мм: 16

Цена за шт.:
8962.60грн 7170.08грн

Ваша скидка: -20%
Резцедержатель VDI 3425 радиальный короткий B1-20х16х30 правый DIN 69880 EROGLU
Резцедержатель VDI 3425 радиальный короткий B1-20х16х30 правый DIN 69880 EROGLU

b1, мм: 55 b2, мм: 30 b3, мм: 7

Цена за шт.:
5067.60грн 4054.08грн

Ваша скидка: -20%
Резцедержатель VDI 3425 аксиальный C1-30х20 правый DIN 69880 EROGLU
Резцедержатель VDI 3425 аксиальный C1-30х20 правый DIN 69880 EROGLU

b1, мм: 70 b2, мм: 35 b3, мм: 17

Цена за шт.:
6547.70грн 5238.16грн

Ваша скидка: -23%
Патрон VDI 3425 цанговый E4-50xER40 (3-26мм) цанга ER DIN 6388 по DIN 69880 SUMTOM
Патрон VDI 3425 цанговый E4-50xER40 (3-26мм) цанга ER DIN 6388 по DIN 69880 SUMTOM

A, мм: 75 d1, мм: 50 d10, мм: 63

Цена за шт.:
10139.71грн 7799.43грн

Ваша скидка: -20%
Патрон VDI 3425 цанговый E4-20xER25 (2-16мм) цанга ER DIN 6388 по DIN 69880 EROGLU
Патрон VDI 3425 цанговый E4-20xER25 (2-16мм) цанга ER DIN 6388 по DIN 69880 EROGLU

A, мм: 57 d1, мм: 20 d10, мм: 42

Цена за шт.:
7537.03грн 6029.87грн

Ваша скидка: -23%
Оправка VDI50 для расточных резцов E2-50х32 по DIN 69880 SUMTOM
Оправка VDI50 для расточных резцов E2-50х32 по DIN 69880 SUMTOM

A, мм: 90 b1, мм: 68 b2, мм: 98

Цена за шт.:
7435.76грн 5719.50грн

Ваша скидка: -23%
Оправка VDI50 для инструмента с хвостовиком типа Weldon Е1-50х50 по DIN 69880 SUMTOM
Оправка VDI50 для инструмента с хвостовиком типа Weldon Е1-50х50 по DIN 69880 SUMTOM

A, мм: 100 d1, мм: 50 d2, мм: 50

Цена за шт.:
6759.67грн 5199.62грн

Показано с 1 по 15 из 302 (всего 21 страниц)
