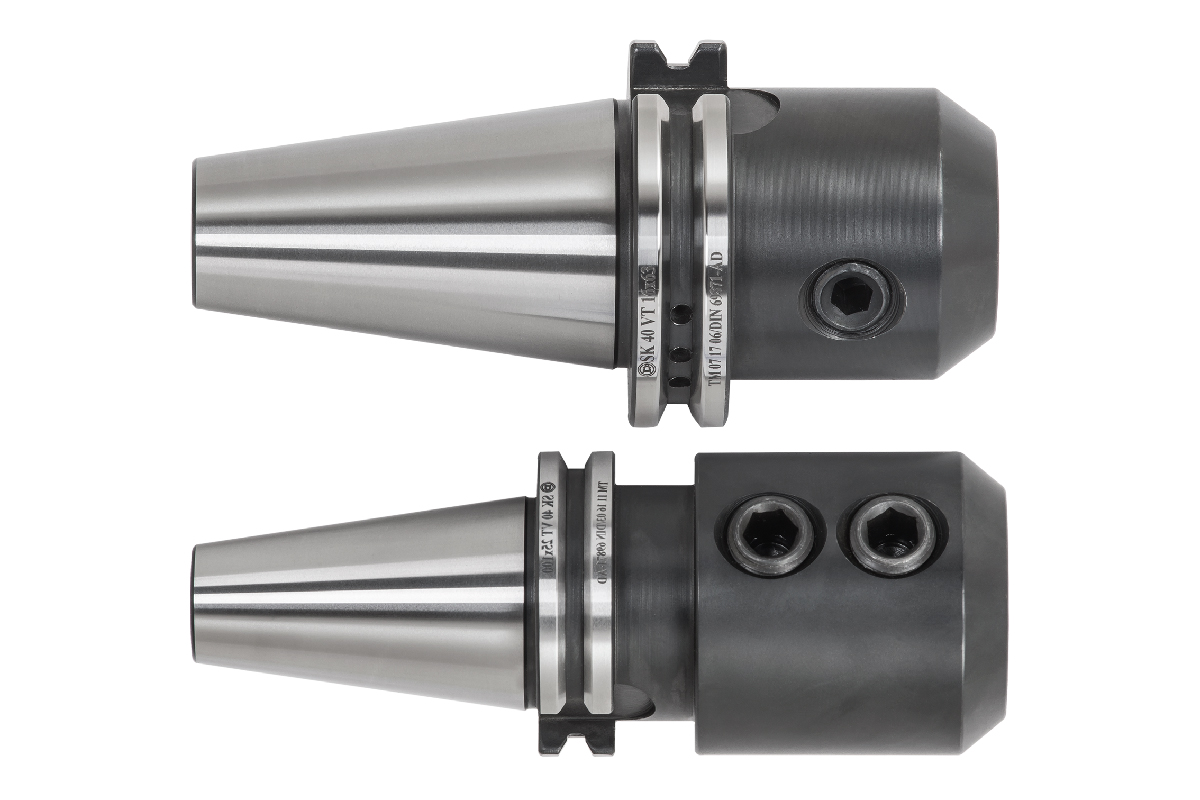

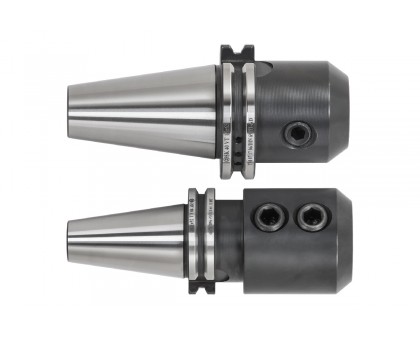

Прецизионная зажимная оправка системы Weldon VT 25x100 мм 0,005 мм по DIN69871 форма AD DEGERLI предназначена для надежной фиксации и точного вращения концевого режущего инструмента с цилиндрическим хвостовиком диаметром 25 мм, имеющим зажимную лыску по стандарту DIN 1835-B. Устанавливается в шпиндели фрезерных станков и обрабатывающих центров с ЧПУ с конусом SK 40 по стандарту DIN 69871.
Технические характеристики:
- Производитель: DEGERLI

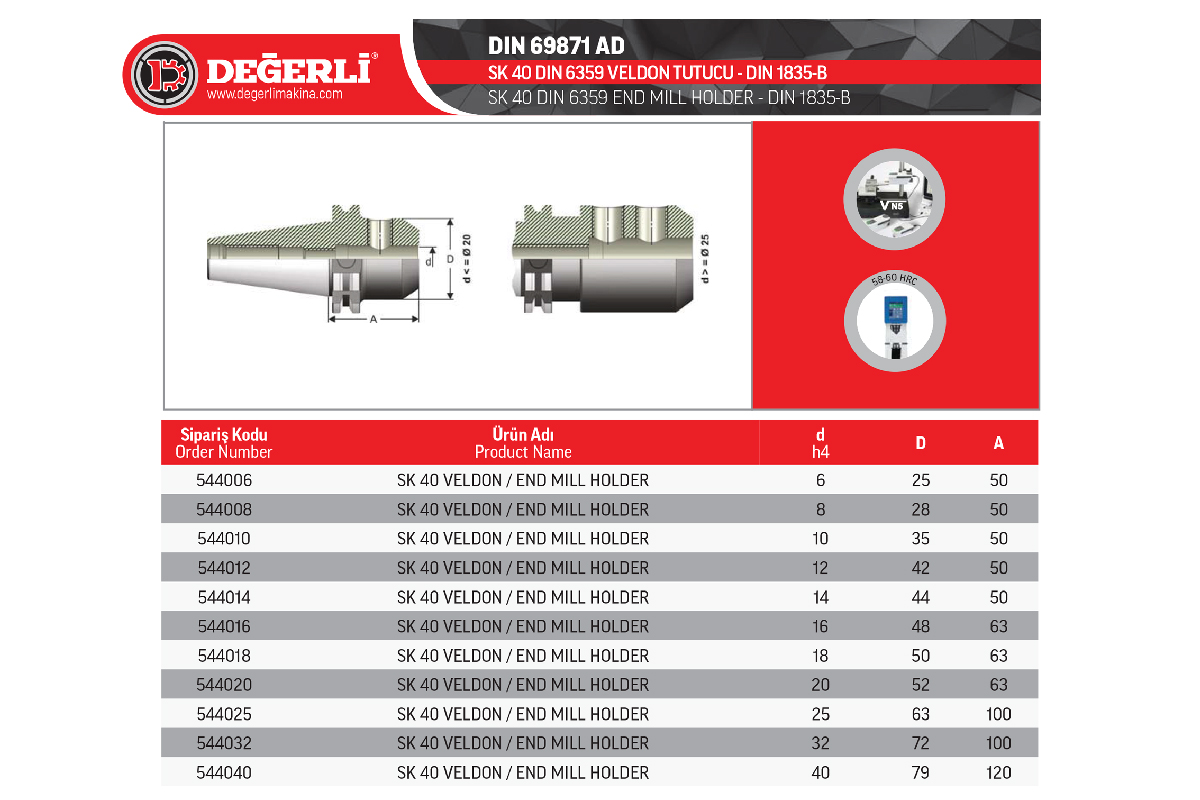

- Модель / Артикул: 544025 / 042749
- Тип хвостовика: SK 40 (DIN 69871 / ISO 7388-1)
- Тип посадочного гнезда: Weldon VT (для хвостовиков DIN 1835-B)

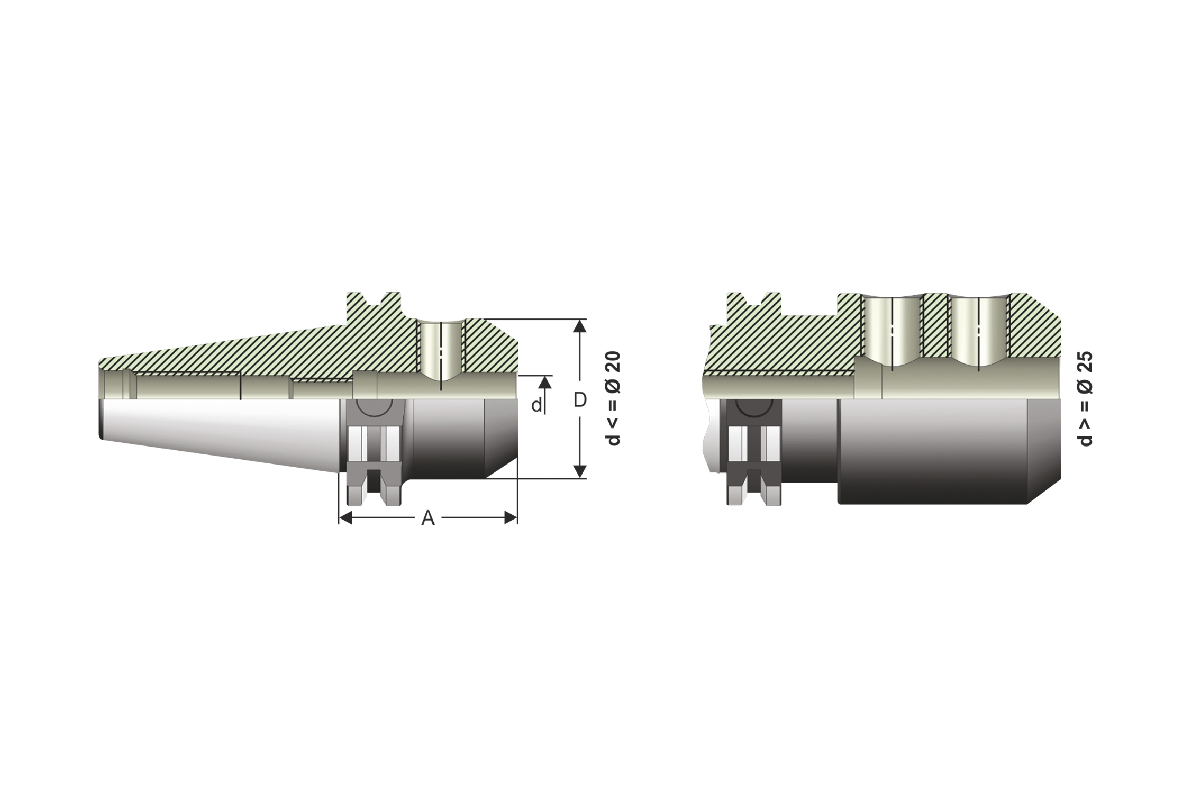

- Посадочный диаметр (d): 25 мм
- Наружный диаметр корпуса (D): 63 мм
- Вылет от торца шпинделя (A): 100 мм
- Класс точности: прецизионная (радиальное биение посадочного отверстия не более 0.005 мм)
- Форма отверстия под СОЖ: тип AD (подача жидкости через центр)
- Обрабатываемые материалы (по ISO): не применяется (вспомогательная зажимная станочная оснастка).
Рекомендованные режимы/условия:
- Зажим: фиксация инструмента винтами Weldon с контрольным моментом затяжки
- Рабочая частота вращения: допустимо применение на высоких оборотах шпинделя благодаря точной балансировке
- Совместимость с СОЖ: полная поддержка центральной подачи эмульсии под давлением (форма AD).
Ключевые преимущества:
Конструкция зажима Weldon с боковым винтом полностью исключает прокручивание или осевое выпадение фрез и сверл при силовом черновом фрезеровании и обработке прерывистых поверхностей. Посадочный конус SK 40 по стандарту DIN 69871 обеспечивает точное позиционирование в шпинделе без зазоров, а выдерживаемое радиальное биение не более 0.005 мм снижает неравномерную нагрузку на режущие кромки.
Практическое применение:
Закрепление монолитных твердосплавных и быстрорежущих концевых фрез, корпусных сверл с хвостовиком Weldon диаметром 25 мм для тяжелых фрезерных и сверлильных работ.
